Ваговий дозатор СВЕДА ДВС-301-1000/2000 для Біг-Бегів

Дозатор призначений для дозування сипких матеріалів з насипною масою 0,6-5т/м³ в м’які контейнери «Big-Bag» (біг-бег).

На дисплеї відображається така інформація:

• поточні значення маси дози, що набирається, в кг;
• наростальних підсумків за зміну, за сезон, в тоннах, та (або) кількості доз, в штуках;
• ряду допоміжних параметрів за викликом з клавіатури.

Найбільша границя зважування 2000 кг, а продуктивність самого дозатора до 15 біг-бегів на годину. Дискретність 500 г. Межа допустимих відхилень маси дози від середнього значення десяти послідовних доз одного й того ж номінального значення не перевищує 0,1%.

Час вимірювання та індикації мінімальне та становить не більше 0,1-1 с. Час виходу на заданий режим та продуктивність не більше 5 хвилин. Для підключення дозатора необхідна наявність мережі змінного струму, а споживана потужність 2,5 кВт. Електропневматичний ваговій механізм керується з вагового термінала ПВ-310.

Ваговий дозатор СВЕДА ДВС-301-1000/2000 розрахований на складні умови експлуатації й для цього у нього ступінь захисту від вологи та пилу становить: вагового процесора ПВ-310 — IР65, а вагоприймального пристрою — IР68.

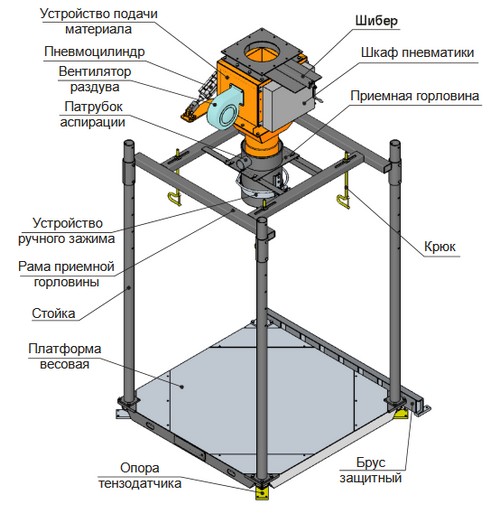

Дозатор — напівавтоматичне встановлення дискретної дії. Вантажоприймальний пристрій складається з укріпленої на плиті приймальної горловини з пристроєм пневматичного затиску горловини мішка. Плита закріплена на рамній конструкції, яка по напрямних може переміщатися у вертикальній площині по стійках. У стійках передбачено 6 отворів для фіксації рами болтами. Стійки закріплені на ваговій платформі, яка, своєю чергою, спирається на 4 вантажоприймальних пристрої з тензодатчиками. На рамі встановлено 4 поворотних регульованих по висоті гака для підвішування лямок мішка. У платформі також встановлений сполучний пристрій для підключення тензодатчиків.

Ваговий пристрій містить в собі 4 тензодатчика, ваговий термінал та сполучний пристрій. Пневматична система складається зі станції підготовки повітря, двох пневморозподілювачів, розташованих в шафі, та здвоєного пневмоциліндра «Грубо», «Точно». Пристрій автоматичного управління дозуванням являє собою сукупність елементів вагового пристрою та пневматичної системи. Для запобігання наїздів автонавантажувачем передбачений брус, який захищає вагову платформу.

Зважування та дозування у ДВС-301-1000/2000

На вагову платформу встановлюється піддон, на гаки рами навішуються петлі мішка BIG-BAG. Горловина мішка BIG-BAG закріплюється на завантажувальному пристрої за допомогою пневмозажимів. З пульта управління включається вентилятор, який роздуває мішок BIG-BAG. Натисканням кнопки «Тара» вагового процесора запам’ятовується вага тари, при цьому, показання на табло процесора обнуляються. Натисканням кнопки «Пуск» пневмопривід, що складається зі здвоєних пневмоциліндрів «грубо» та «точно», повністю відкриває секторну заслінку в бункері, після чого матеріал надходить в мішок BIG-BAG. При досягненні заданого значення «грубо», пневмопривід встановлює заслінку в положення «точно», при цьому, відбувається досипання матеріалу до заданого значення дози. Заслінка закривається, на табло відображається набрана вага дози та кількість відвантаженого матеріалу в наростальному підсумку. Автонавантажувач «вилами» підіймає піддон з мішком, з гаків знімаються петлі, звільняється горловина й мішок вивозиться з зони зважування. Для перекриття потоку матеріалу під час виконання профілактичних робіт призначений шибер. Дозатор має вихід на зовнішні реєстраційні пристрої по інтерфейсу RS-485.

Комплект постачання вагового дозатора ДВС-301-1000/2000

• Вагова платформа.
• Упор.
• Стійка.
• Пристрій подачі матеріалу.
• Тензодатчики 4 шт.
• Рама.
• Вентилятор для роздування мішка.
• Комплект пневмоапаратури.
• Пневмошафа.
• Процесор ваговій.
• Шибер.
• Документація.

Дозатор поставляється під замовлення з терміном виготовлення 35 робочих днів.
